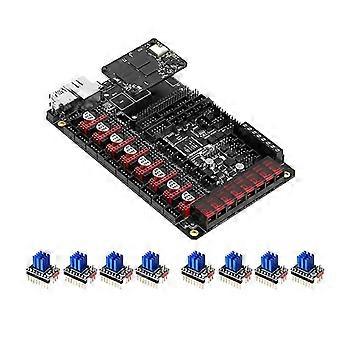

M8PMain Kenmerken 1. Adopteer 32-bit 64MHz ARM Cortex-M0 + serie STM32G0B1VET6 als de belangrijkste controlechip; 2. De chip, TPS5450-5A, ondersteunt DC12 / 24V-ingang. De uitgangsstroom van de chip is maximaal 5A en de waarde kan 6A bereiken, wat perfect de toevoer van ; 3. Er is een BOOT-knop gereserveerd op het moederbord, gebruikers kunnen de bootloader updaten via DFU;4. Het thermistorgedeelte bevat een beschermingscircuit dat de hoofdregelchip beschermt tegen de mogelijkheid van verbranding veroorzaakt door lekkage van het verwarmde bed of de verwarmingspatroon; 5. 24V, 12V en 5V spanningen zijn beschikbaar voor CNC-fans, waardoor de noodzaak voor een externe transformatormodule wordt geëlimineerd, waardoor de kans op schade aan het moederbord als gevolg van onjuiste bediening wordt verminderd;6. De thermistor kan de pull-up weerstandswaarde selecteren via de jumper, op deze manier ondersteunt het PT1000 zonder een externe module, wat handig is voor klanten om te diy; 7. De MCU-firmware kan worden bijgewerkt via een SD-kaart of via Klipper's make flash met behulp van DFU; 8. Het moederbord en de core board gebruiken de BTB-verbinding om het gebruik van andere oplossingen dan CM4;9 mogelijk te maken. On-board -driver SPI en UART werkmodi, on-board DIAG-functiepennen, kunnen worden gebruikt door simpelweg de jumper cap aan te sluiten en los te koppelen; 10. Ondersteuning filament runout detectie, automatische uitschakeling, BLTouch, RGB-verlichting ... 11. Hoog rendement MOSFET voor minder warmteontwikkeling; 12. Gebruik vervangbare zekering voor eenvoudige vervanging;13. De drieweg vierdraads ventilatorinterface is gereserveerd en kan worden gebruikt om het waterkoelingsapparaat aan te sluiten;14. De interface van de naderingsschakelaar is gereserveerd, ondersteunt NPN- en PNP-typen (24V, 12V, 5V) spanningsselectie is beschikbaar, gemeenschappelijke spanningsselectie met VFAN6; 15. Zorg voor de SPI-uitbreidingsinterface zodat Klipper-firmwaregebruikers een externe versnellingssensor kunnen aansluiten voor versnellingscompensatie. CB1 Belangrijkste kenmerken1. CPU: Allwinner H616, Quad-core Cortex-A53 @ 1,5 GHz2. GPU: Mali G31 MP2, ondersteuning voor OpenGL3.23. RAM: 512 MB /1 GB DDR3L SDRAM4. Display: HDMI2.0A-interface, ondersteuning voor 4K-weergave5. USB 2.0-poort6. 100M Ethernet + 100M WiFi7. Dezelfde BTB-header als het CM4-materiaal: plasticKleur zoals weergegevenVerpakkingsinhoud: 1 x CB1-bord1 x M8P-moederbord8 x TMC2209 AccessoiresAlleen de bovenstaande inhoud van de verpakking zijn andere producten niet inbegrepen. Opmerking: Licht en verschillende beeldschermen kunnen ervoor zorgen dat de kleur van het item op de foto een beetje verschilt van het echte werk. De toegestane meetfout is +/- 1-3cm.
