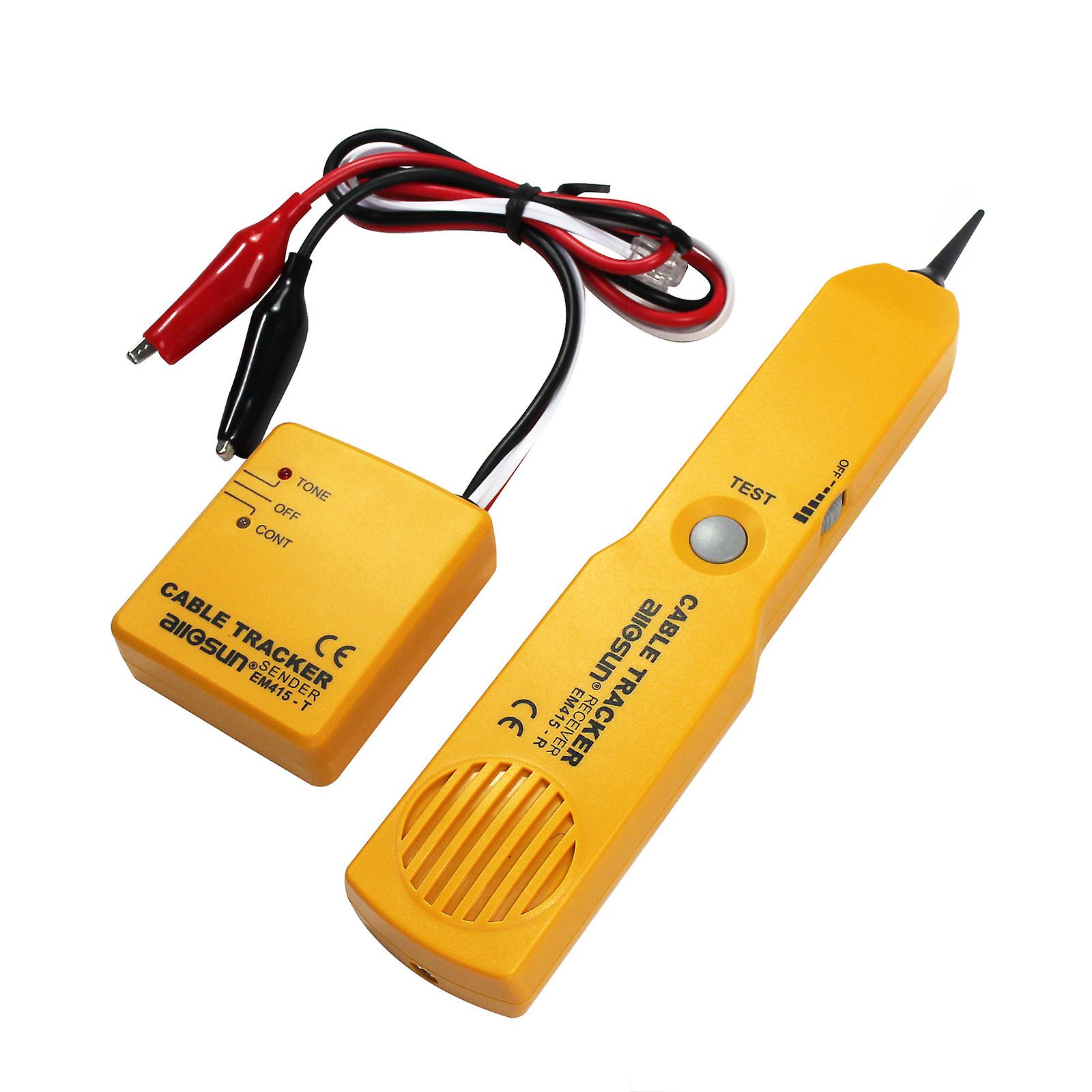

FUNCTIES 1.Beoordeel de continuïteit van de kabels of draden. 2. Volg de kabels of draden en diagnosticeer het breekpunt. 3. Ontvang het toonsignaal op de kabels of draden (telefoonlijn). 4.Idengtify de status in de werkende telefoonlijn (duidelijk, bel, bezet). 5.Stuur een enkele ononderbroken toon of dubbele afwisselende toon naar de objectkabels of draden. BEDIENINGSINSTRUCTIE TESTCONTINUÏTEIT 1.Gebruik de afzender (schakel over naar "CONT") Sluit de testkabels aan op het objectpaar, gebruik de positie "CONT". Het heldere groen van "CONT" geeft de continuïteit aan. (Lijnweerstand niet groter dan 10K.) 2.Gebruik de zender (schakel over naar "TONE") a.Sluit de meetsnoeren aan op een paar kabels, tik de ontvanger op de kabels. Als de twee kabels grotere en dezelfde tonen geven, betekent dit dat ze allebei continuïteit hebben. Anders heeft de kabel die een lagere toon geeft geen continuïteit. b.Sluit een meetsnoer aan op een kabel tussen een groep kabels, sluit een ander meetsnoer en de andere kabels aan op de massamassa. Raak de punt van de ontvanger aan met een ander uiteinde van de kabel dat hierboven is vermeld. Ontvangst van de toon betekent dat de kabel continuïteit heeft. IDENTIFICEER DE STAAT VAN WERKENDE TELEFOONLIJN GEBRUIK AFZENDER (SCHAKEL NAAR "UIT") 1. Identificeer TIP&RING: Sluit het rode meetsnoer aan op de zijkant van de ene lijn en het zwarte meetsnoer op de zijkant van een andere lijn. a.Het controlelampje "CONT" is "groen" wanneer u het rode meetsnoer aansluit op de ring(-)zijde. b.Het "CONT"-indicatielampje is "rood" wanneer u het rode meetsnoer aansluit op de TIP(-)-zijde. 2. Identificeer de DUIDELIJKE, RINKELENDE, BEZETTE toestand op de werkende telefoonlijn: Sluit het rode meetsnoer aan op de RING-zijde, het zwarte meetsnoer op de TIP-zijde of sluit de RJ11 aan op de RJ11-aansluiting op de telefoon. a.Het controlelampje "CONT" is groen, geeft een DUIDELIJKE lijn aan.Als het controlelampje "CONT" "rood" is, betekent dit dat de polariteiten zijn omgekeerd. b."CONT"-indicator gloeit niet of zwak op, geeft een BUSY-lijn aan. c."CONT"-indicatielampje dat fel "GEEL" flikkert, geeft een BELLIJN aan. (Schakel over naar "CONT" om het gesprek op de lijn te beëindigen) BATTERIJ VERVANGEN 1.Afzender Batterij vervangen: Verwijder de schroef op de achterbehuizing, verwijder de achterbehuizing, vervang de lege batterij door een nieuwe van 9v (6F22). Sluit de achterkant weer aan en installeer de schroef. 2. Ontvanger Batterij vervangen: Verwijder de schroef op het batterijcompartiment, verwijder het batterijdeksel, vervang de lege batterij door een nieuwe van 9v (6F22). Sluit het deksel weer aan en installeer de schroef.
