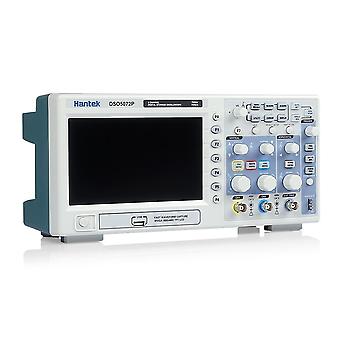

Hantek DSO5072P Digitale Oscilloscoop 70MHz 1GSa/s 2CH 40K 7" TFT SignaalGolfvorm Real Time Sample Rate 7'' Display WVGA 800x480 Productbeschrijving: Digitale Opslag Oscilloscoop Hantek DSO5072P 70MHz 2CH 1GS/s PC USB Benchtop Scopemeter 40K Lengte 7.0-inch LCD Beschikt over 70MHz bandbreedtes 1GSa/s Real Time sample rate Grote (7.0-inch) kleurendisplay, WVGA (800x480) Recordlengte tot 40K Trigger modus: rand / pulsbreedte / lijn selecteerbare video / slop / overuren enz. USB-host- en apparaatconnectiviteit, standaard Meerdere automatische metingen Vier wiskundige functies, waaronder FFTs-standaard Biedt software voor pc-real-time analyse VGA Optionele specificaties Model DSO5072P Acquisitie Sample Rate Real-Time Sample: 1GS/s Acquisitiemodi Normaal Normale gegevens alleen Piek Detecteren Hoogfrequent en randon glith vastleggen Gemiddelde Wavefom Gemiddelde, selecteerbaar 4,8,16,32,64,128 Ingangen Ingangen Koppeling AC, DC, GND Ingangen Impendance 1MΩ±2% ‖20pF±3pF Probe Attenuation 1X, 10X Supported Probe Attenuation Factor 1X, 10X, 100X, 1000X Maximum Input Voltage CAT I en CAT II: 300VRMS (3000X×) CAT III: 150VRMS (1×); Installatiecategorie II: derate bij 20dB/decade boven 100kHz tot 13V peak AC bij 3MHz* en hoger. Voor niet-sinusoïdale golfvormen moet de piekwaarde minder dan 450V zijn. Excursie boven 300V moet minder dan 100 ms duur zijn. Rms-signaalniveau inclusief alle DC-componenten die via een wisselstroomkoppeling worden verwijderd, moet worden beperkt tot 300V. Als deze waarden worden overschreden, kan schade aan de oscilloscoop optreden. Horizontaal systeem sample rate bereik 500MS/s--1GS/s Golfvorm Interpolatie (sin x)/x recordlengte 40K SEC/DIV Bereik 4ns/div tot 40s/div Sample Rate en Delay Time Accuracy ±50ppm (bij meer dan een ≥1ms tijdsinterval) Positiebereik 20ns/div tot 80us/div; (-8div x s/div) tot 40 ms; 200us/div tot 40s/div; (-8div x s/div) tot 400s Delta Time Measurement Accuracy (Full Bandwidth) Single-shot, Normale modus: ± (1 monsterinterval +100ppm × aflezing + 0,6ns); >16 gemiddelden: ± (1 monsterinterval + 100 ppm × aflezing + 0,4ns); Steekproefinterval = s/div ÷ 200 Verticale Systeem Verticale Resolutie 8-bit resolutie, al kanaal dat gelijktijdig wordt bemonsterd Positiewaaier 2mV/div aan 10V/div Bandbreedte 70MHz Stijgingstijd bij BNC (typisch) 5ns Analoge Bandbreedte in Normale en Gemiddelde wijzen bij BNC of met sonde, GELIJKSTROOM Gekoppeld 2mV/div aan 20mV/div, ±400mV; 50mV/div aan 200mV/div, ±2V 500mV/div aan 2V/div, ±40V; 5V/div, ±50V Wiskunde +, -, *, /, FFT FFT Vensters: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 voorbeeldpunt bandbreedtelimiet 20 MHz lage frequentierespons (-3db) ≤10Hz bij BNC DC-versterkingsnauwkeurigheid ±3% voor normale of gemiddelde acquisitiemodus, 5V / div tot 10 mV / div; ±4% voor normale of gemiddelde acquisitiemodus, 5mV/div tot 2mV/div DC-meetnauwkeurigheid, gemiddelde acquisitiemodus wanneer verticale verplaatsing nul is en N ≥16:± (3% × aflezing + 0.
