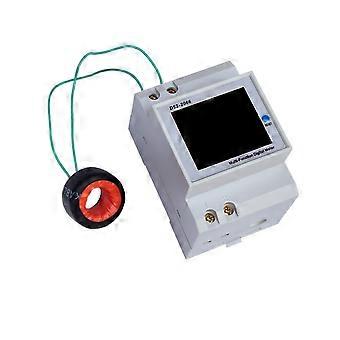

Vertoning: HD LCD kleurenvertoning Afmetingen: 54X80X64MM Schermkleur: rood oranje geel wit groen blauw Uitstekende afmeting: 45X16MM Installatiemethode: railtype Meetnauwkeurigheid: 1%2 woorden Functietest: wisselspanning, stroom, vermogen, frequentie, elektrische energie, arbeidsfactor Meetsnelheid: 2 keer per seconde Meetbereik GebruikershandleidingD52-2066 geleiderailtype digitale display multifunctionele meter geeft tegelijkertijd 6 parameters weer, zoals wisselspanning, wisselstroom, actief vermogen, arbeidsfactor, frequentie en elektrische energie op het instrument. De meter maakt gebruik van een full-view high-definition LCD-kleurenscherm om de meetresultaten weer te geven. Technische indicatoren 1. Nauwkeurigheid: 1%2 woorden 2. Meetbereik: Wisselspanning: AC 80.0-300.0V of AC 200.0-450.0V Wisselstroom: AC 0-100.0A, de huidige resolutie is 0.01A. Frequentie: 45.0Hz 65.0Hz Arbeidsfactor: 0,00-1,00 PF Elektrisch vermogen: 0-450000W, de resolutie van het elektrisch vermogen is 0,1 W bij het meten van elektrisch vermogen tussen 0-9999,9 W, anders is de resolutie van het elektrisch vermogen 1 W. Elektrische energie: 0-99999 kwh, de weergave van de resolutie voor elektrische energie is 0,01 kwh bij het meten van elektrische energie tussen 0-999,99 kwh, de weergave van de resolutie voor elektrische energie is 0,1 kwh bij het meten van elektrische energie tussen 1000,0-9999,9 kwh en de weergave van de resolutie voor elektrische energie is 1 kwh bij het meten van elektrische energie groter dan 9999,9 kwh 3. Meetsnelheid: ongeveer 2 keer per seconde 4. Afmetingen: 54mm80mm64mm 5. Installatiemethode: spoortype Gebruik en bedradingsmethode: 1. Sluit de gemeten spanning aan op de klemmen 1 en 2 linksonder op de meter. 2. De ingebouwde transformator is bedraad volgens het bedradingsschema in afbeelding 1 en de draad van de meetlus wordt door het ronde gat onder de meter geleid. De richting van de draadpenetratie kan door de gebruiker worden geselecteerd op basis van de gebruikssituatie en kan worden gepenetreerd vanuit het ronde gat onder de meter naar de bovenkant. , Of kom uit het ronde gat aan de bovenkant van de meter, en de verschillende penetratierichtingen hebben geen invloed op de meetresultaten. 3. Aansluitingen van de meter met externe stroomtransformator zoals grafiek 2. Steek de draad door het gat in de meter en sluit de twee draden van de secundaire transformator aan op de 3 en 4 klem. 4. De meter geeft de meetparameters weer nadat de stroom is ingeschakeld. 5. Wanneer het nodig is om de meting van elektrische energie te resetten (bij het meten vanaf nul), houdt u de knop (RESET) aan de rechterkant van het instrumentenpaneel 5 seconden ingedrukt (5 seconden ingedrukt houden) totdat de elektrische energie 0 aangeeft, laat u de knop los, Op dit moment wordt de elektrische energie gemeten vanaf nul. Elektrische energie heeft de functie om automatisch gegevens op te slaan na stroomuitval, dat wil zeggen, wanneer de meetspanning wordt losgekoppeld of de stroom uitvalt, slaat de meter automatisch de huidige testgegevens op en wanneer het meetvermogen opnieuw wordt aangesloten, zal de meter zich blijven ophopen op de eerder opgeslagen gegevens. Aandacht Het meetspanningsbereik van dit instrument is 200-450V en alleen geschikt voor de zuivere AC 45-65Hz netvoeding, en het meetbereik is 40-300V zonder beperking. De meter kan alleen worden gebruikt voor het meten van 45-65Hz AC stadselektriciteit.
