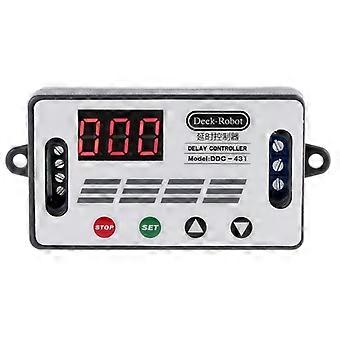

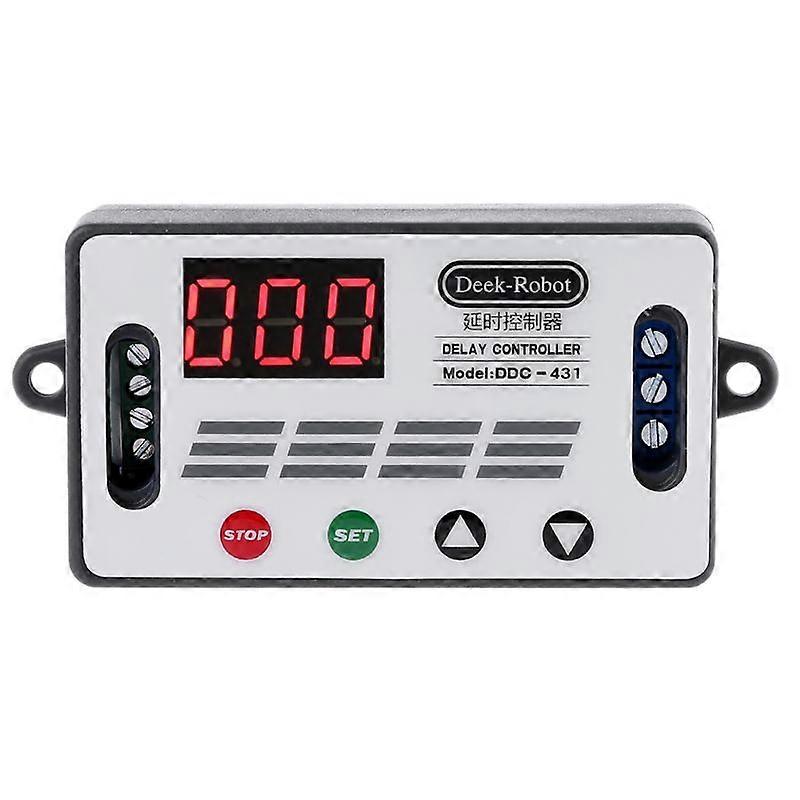

DC 12V ddc-431 Timer Delay Relais Switch Digitale Data Save Delay Controller DC 6V-30V Beschrijving: - Krachtige functie, noodstopfunctie met één knop (STOP-knop), met omgekeerde aansluitbeveiliging, omgekeerde aansluiting zonder verbranding, uitschakelgeheugen. - Verhoogde slaapstand, na inschakelen, geen bediening binnen 5 minuten, automatisch het display uitschakelen, elke knop wakker maken! - U kunt verschillende OP-, CL-, LOP-parameters instellen, deze parameters zijn onafhankelijk van elkaar, slaan de instellingsparameters automatisch op om op te slaan en andere functies, voldoen bijna aan alle behoeften! Product handleiding: Het werk voltage: DC6V-DC30V (brede spanning anti-verbindingsbescherming) Triggersignaalbron: trigger DC 3.0V24V-signaalaarde op hoog niveau en systeemaarde om het anti-interferentievermogen van het systeem te verbeteren, kan de aarde ook kortsluiten Uitgangscapaciteit: regelbare DC 30V/10A of AC 250V/10A apparatuur Product grootte: 64 mm * 35 mm * 19,3 mm Montagegat: diameter 3 mm Werktemperatuur: -40 C ~ 85 C Werkende wijze: P1-modus: Nadat het signaal is geactiveerd, schakelt het relais de OP-tijd in en vervolgens uit; in de OP-tijd, de volgende bewerking P1.1: Het signaal wordt opnieuw geactiveerd. P1.2: Signaaltriggers opnieuw getimed P1.3: Het signaal activeert opnieuw een reset, het relais wordt losgekoppeld en de timing wordt gestopt. P-2: Geef het triggersignaal, nadat het relais de CL-tijd heeft uitgeschakeld, schakelt het relais de OP-tijd in. Nadat de timing is voltooid, wordt het relais uitgeschakeld. P3.1: Geef het triggersignaal, nadat het relais de OP-tijd heeft ingeschakeld, schakelt het relais de CL-tijd uit en herhaalt vervolgens de bovenstaande actie, het signaal wordt opnieuw gegeven in de cyclus, het relais wordt losgekoppeld, de timing wordt gestopt; het aantal cycli (LOP) kan worden ingesteld P3.2: Er is geen triggersignaal nodig na het inschakelen, het relais schakelt de OP-tijd in, het relais schakelt de CL-tijd uit en de bovenstaande acties worden doorlopen; het aantal cycli (LOP) kan worden ingesteld P-4: Signal hold-functie Als er een triggersignaal is, wordt de timing gewist, het relais blijft aan; wanneer het signaal verdwijnt, wordt het relais uitgeschakeld na het timen van de OP; Tijdens de timing is er een signaal en wordt de timing gewist. Relais inschakelen modus: AAN : Het relais mag geleiden tijdens de OP-geleidingstijd. UIT : Het relais mag niet worden ingeschakeld en is altijd uitgeschakeld. Druk kort op de STOP-knop op de hoofdinterface om te schakelen tussen AAN en UIT. De huidige status knippert en keert vervolgens terug naar de hoofdinterface. Deze functie is de noodstopfunctie, één knop om het relais te openen en te sluiten. Slaapstand (druk lang op de stopknop om de huidige modus te bekijken): C-P slaapstand: binnen vijf minuten, zonder enige bediening, schakelt de digitale buis het display automatisch uit, het programma loopt normaal. O-d normale modus: de digitale buis is altijd op het display Houd de STOP-knop 2 seconden ingedrukt en laat vervolgens los om de CP- en O-D-status te schakelen. De huidige status knippert en keert vervolgens terug naar de hoofdinterface. Timing bereik: Hoe het timingbereik te kiezen Nadat u de parameterwaarde in de modusselectie-interface hebt ingesteld, drukt u op de STOP-knop om het timingbereik te selecteren. XXX. Komma staat op één plaats, timingbereik: 1 seconde tot 999 seconden XX,X komma in tien, tijdsbereik: 0,1 seconde tot 99,9 seconden X.X.X. De komma is volledig verlicht, het timingbereik is van 1 minuut tot 999 minuten. Als u bijvoorbeeld de OP op wilt instellen op 3,2 seconden, verplaatst u de komma naar tien cijfers en geeft de digitale buis 03,2 weer. Parameterbeschrijving: OP op tijd, CL uit-tijd, LOP-cyclusnummer 1-999 keer, "---" staat voor oneindige lus Deze parameters zijn onafhankelijk van elkaar, maar elke modus deelt deze parameters. Als de OP op tijd bijvoorbeeld is ingesteld op 5 seconden in P1.1, wil de gebruiker overschakelen naar de P1.2-modus, en bij het invoeren van de P1.2-instelling overeenkomstige parameters, is de OP ook 5 seconden Als u 000 op de hoofdinterface weergeeft en op de SET-knop drukt, worden OPL, LOP en de bijbehorende tijd XXX weergegeven Als alleen OP in de modus, zoals modus P1.1, P1.2, P1.3 tijd, dan zal een korte druk op de SET-knop alleen OP en de bijbehorende tijd weergeven Als de modus OP, CL, LOP heeft, zoals modus P3.1, drukt P3.2 kort op de SET-knop om OP en de bijbehorende tijd, CL en bijbehorende tijd, LOP en bijbehorende tijden weer te geven Na het instellen van de modus is het erg handig om de parameters die in de huidige modus zijn ingesteld te bekijken door op de SET-knop op de hoofdinterface te drukken. Hoe in te stellen Parameters: 1) Bepaal eerst de werkingsmodus van het relais Afhankelijk van de werkmodus van het relais, in de hoofdinterface (wanneer de module is ingeschakeld, knippert de huidige werkmodus (standaard P1.1-modus), ga vervolgens naar de hoofdinterface "houd de SET-knop 2 seconden ingedrukt en laat vervolgens los" om de modusselectie te openen. Interface, selecteer de modus die moet worden ingesteld
