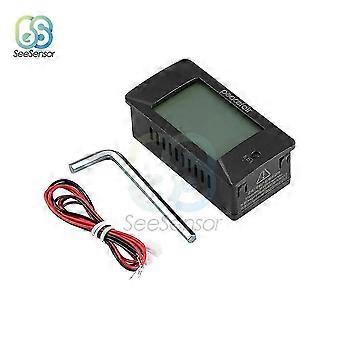

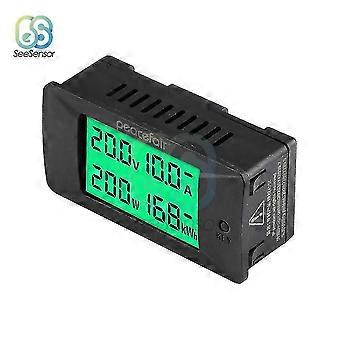

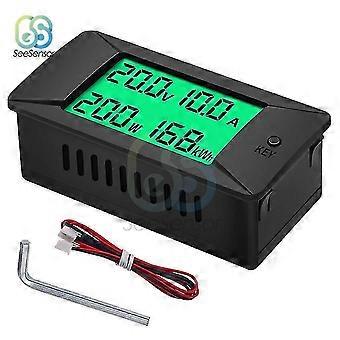

DC digitale multifunctionele meter Model: PZEM-025 A.Function Meet gelijkstroomspanning, stroom, vermogen, energie en display met LCD. B.Display I. Display-interface HTN breedbeeld LCD: spanning + stroom + vermogen + energie + groene achtergrondverlichting (zie afbeelding 1). Weergave-instructie 1.Voltage Meetbereik: 0300V (Onafhankelijke voeding: DC 5-12V)/8-300V (Directe voeding) Weergaveformaat: 4.Energie-indicatie Energie heeft richtingsindicatie, als er - is, betekent dit dat de energie in omgekeerde richting is, anders is het in voorwaartse richting. De energierichting wordt beoordeeld op basis van de huidige richting, als de stroom positief is, zal de energie toenemen, het maximum is 999 kwh, de overloop zal worden gehandhaafd, totdat u deze opnieuw instelt; als de stroom omgekeerd is, zal de energie afnemen, het maximum is -999 kWh, de overloop blijft behouden, totdat u deze opnieuw instelt (zie afbeelding 2) 5.Werkmodus Directe voeding: Directe voeding door testspanning, testbereik is: 8-300V Onafhankelijke voeding: Werkspanningsbereik is: DC5-12V, testbereik is: 0-300V (zie afbeelding 3)6.Gegevensbehoud Energiegegevens en de status van de achtergrondverlichting kunnen worden opgeslagen wanneer het is uitgeschakeld. D.BedradingsschemaE. MaatdiagrammmF. Let op 1. Dit product is geschikt voor gebruik binnenshuis. 2. Dit product is geschikt voor gelijkstroom. 3. De meetspanning en ampère mogen het kalibratiebereik niet overschrijden. 4. Zorg ervoor dat de bedrading correct is.
