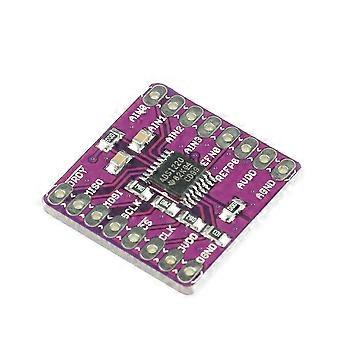

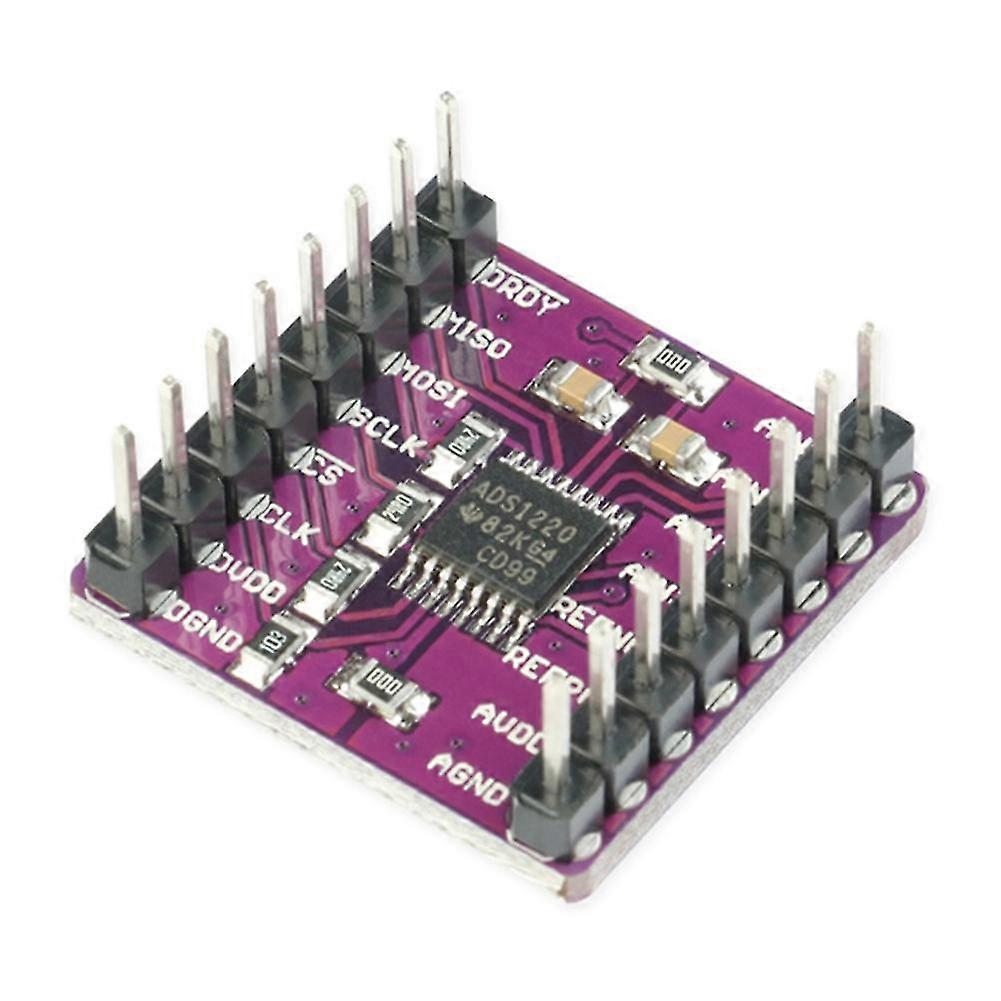

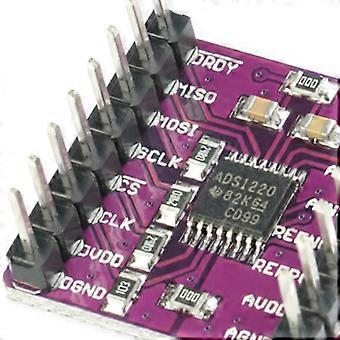

De DS1220 is een precisie 24-bits analoog-naar-digitaal-converter (ADC) die veel functies biedt om de kosten van het geïntegreerde systeem en het aantal componenten voor kleine sensorsignalen te verlagen. Het apparaat passeert een flexibele multiplexeringang (MUX), ruisarme, programmeerbare versterkingsversterker (), twee excitatiestroombronnen, een spanningsreferentie, een oscillator, een lage zijschakelaar en een nauwkeurige temperatuursensor voor het implementeren van twee differentiële of vier single-ended ingangen. Het apparaat kan worden geconverteerd naar een datasnelheid van 2000 monsters per seconde () met een enkele neerslagcyclus. Bij 20 biedt het digitale filter gelijktijdige 50Hz en 60Hz onderdrukking voor ruis in industriële toepassingen. De interne zorgt voor een hoge versterking bij 128 V / V. Dit maakt de ADS1220 perfect voor het meten van kleine sensorsignalen zoals weerstandstemperatuurdetectoren (RTD's), thermokoppels, thermistors en resistieve brugsensoren. Het apparaat ondersteunt de meting van of volledig differentiële signalen bij gebruik van de programmeerbare gate-array. Als alternatief kan het apparaat worden geconfigureerd om door de interne te gaan en toch een hoge ingangsimpedantie en versterking tot 4 te bieden, waardoor single-ended metingen mogelijk zijn. In de duty cycle-modus, wanneer deze is uitgeschakeld, is het stroomverbruik slechts 120 pa. De ADS1220 is verkrijgbaar in een loodvrije VQFN-16- of ATSSOP-16-verpakking en is gespecificeerd boven het temperatuurbereik van -40C tot + 125C. K-type meetthermokoppel Laag stroomverbruik: vanaf 120A in duty cycle-modus (typisch) Vermogen: 3V ~ 5V Tot 20 effectieve resoluties Twee differentiële of vier single-ended ingangen Dubbel afgestemde programmeerbare stroombron: 10A tot 1,5mA Interne 2.048V Referentie: 5ppm / C (typisch) Drift Interne 2% precisie oscillator Interne temperatuursensor: 0,5 C (typisch) precisie SPI-compatibele interface (modus 1) Toepassingen: Temperatuursensor meten: 1. Thermistor 2. Thermokoppel 3. De Detector van de weerstandstemperatuur (RTD): 2-draads, 3-draads of 4-draads type Sensor meetbrug: 1. Druksensor 2. Rekstrook 3. Weegschaal Draagbaar gereedschap Fabrieksautomatisering en procesbesturing Kleur: paars Materiaal: kunststof Inhoud van de verpakking: 1 * Converter Sensor Module Alleen de bovenstaande pakketinhoud, andere producten zijn niet inbegrepen. Opmerking: Lichtreflectie en verschillende weergaven kunnen ervoor zorgen dat de kleur van het item op de foto iets afwijkt van het echte werk. De toegestane meetfout is +/- 1-3 cm.
