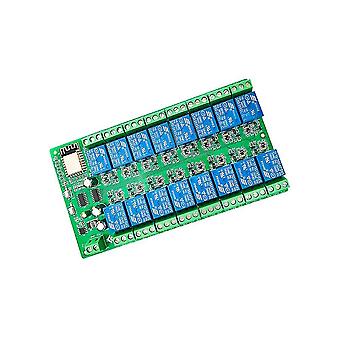

Module WiFi esp-12f mature et stable à bord, capacité flash de 4 mbyte. Le port d’E / S et le port de téléchargement du programme UART du module WiFi sont tous dirigés pour faciliter le développement secondaire. Le mode d’alimentation prend en charge le bouton de réinitialisation DC12 v. et un bouton programmable pour le module WiFi intégré. Esp-12f prend en charge l’utilisation d’eclipse / pour LDE et d’autres outils de développement, et fournit des programmes de référence sous pour l’environnement de développement. À bord 16 canaux 24 V / 10 un relais, signal de commutation de sortie, adapté pour contrôler la charge dont la tension de travail est comprise dans AC 250 V / DC 30 v.Indicateur embarqué, indicateur de relais et un module avec LED. Deux registres de changement de vitesse embarqués 74HC595 contrôlent le commutateur de relais. Le relais 16 voies est contrôlé par deux cascades 74HC595, de sorte que le programme de contrôle correspondant de 595 est nécessaire pour ouvrir et fermer le relais. Le programme de référence a été fourni. Port de gravure et d’écriture: GND, Rx, TX et 3.3V de esp8266 sont respectivement connectés avec GND, TX, RX et 3.3V de module de port série TTL externe. IO0 doit être connecté à GND lors du téléchargement, puis déconnecter IO0 et GND après le téléchargement. Terminal de sortie du relais:NC: extrémité normalement fermée, le relais est court-circuité avec com avant fermeture et suspendu après fermeture; COM: fin commune. Non: démarrage normal, le relais est suspendu avant la fermeture et il est court-circuité avec com après la fermeture.couleur: greenMatériel: plasticBoîte de matière: 1 x carte de développementSeul le contenu de l’emballage ci-dessus, les autres produits ne sont pas inclus. Remarque: Light et différents affichages peuvent rendre la couleur de l’élément dans l’image un peu différente de la réalité. L’erreur de mesure autorisée est de +/- 1-3cm.
