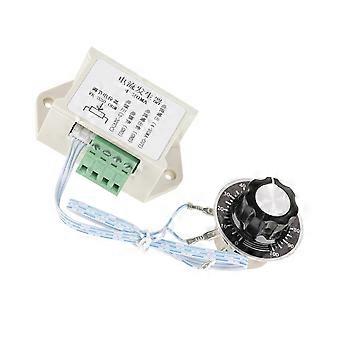

1. Eingangsspannung: 3–30 V DC, empfohlene Stromversorgung: 12–24 V DC. 2. Eingangsspannung: Das Produkt kann durch manuelles Einstellen eines Potentiometers einen Ausgangsstrom von 4–20 mA erzeugen und wird für die analoge Stromausgabe von 4–20 mA verwendet. 3. Der Ausgangsstrom kann automatisch auf den eingestellten Wert eingestellt werden; das Modul kann auch als Konstantstromquelle verwendet werden, wobei der maximale Ausgangsstrom 20 mA nicht überschreiten sollte. 4. Universelle Stromversorgung des Moduls, einsetzbar für SPS, Frequenzumrichter und Servomotoren. 5. Die Stromaufnahme des Moduls beträgt weniger als 30 mA und ist für allgemeine Geräte geeignet. Funktionen: Eingangsspannung: 3,3–30 V DC, empfohlene Stromversorgung: 12–24 V DC. Eingangsspannung: 3,3–30 V DC Eingangsstromversorgung: Das Produkt kann über ein manuell einstellbares Potentiometer einen Ausgangsstrom von 4–20 mA erzeugen und wird für die analoge Stromausgabe von 4–20 mA verwendet. Der Ausgangsstrom kann automatisch auf den eingestellten Wert eingestellt werden. Das Modul kann auch als Konstantstromquelle verwendet werden, wobei der maximale Ausgangsstrom 20 mA nicht überschreiten sollte. Universalstromversorgung des Moduls, einsetzbar für SPS, Frequenzumrichter und Servomotoren. Die Stromaufnahme des Moduls liegt unter 30 mA und ist für allgemeine Geräte geeignet. Spezifikationen: Typ: Stromgenerator Modell: 4–20 mA Durchmesser der Potentiometerhalterung: 10 mm Größe (L x B x H): 73 x 54 x 30 mm 2,9 x 2,1 x 3 cm Lochabstand: 61 mm 2,4 x 6 cm Passende Schrauben: M3 (NICHT im Lieferumfang enthalten) Gewicht: ca. 74 g Verkabelung: 3–32 V: positiver Pol der Gleichstromversorgung GND (links): negativer Pol der Stromversorgung GND (rechts): 4–20 mA Ausgangsstrom negativ 4–20 mA-OUT: 4–20 mA Ausgangsstrom positiv Potentiometer: Ausgangsbereich von 4–20 mA einstellen, im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern Anleitung: Anpassung der Ausgangsimpedanz: Der Ausgangssignalwiderstand muss die folgenden Anforderungen erfüllen: Gemäß der Formel: I = U/R (Strom = Spannung/Widerstand) Der maximal vom Signalempfänger erzeugbare Strom entspricht der Division von Versorgungsspannung durch Signalwiderstand. Somit bleibt dem Stromgenerator immer noch ein gewisser Widerstand erhalten. Daraus ergibt sich folgende Formel: Versorgungsspannung/(Signalinnenwiderstand + Stromgeneratorinnenwiderstand) = Ausgangskonstantstrom Unser Modul wird mit 5–32 V versorgt. Bei Verwendung einer Niederspannungsversorgung und einem hohen Signalinnenwiderstand reicht der Ausgangskonstantstrom daher nicht aus. Die Anforderungen an die Signalanpassung sind unten aufgeführt: Bei einer 24-V-Stromversorgung darf der Signalwiderstand nicht größer als 1000 Ohm sein. Bei einer 12-V-Stromversorgung darf der Signalwiderstand nicht größer als 500 Ohm sein. Bei einer 5-V-Stromversorgung darf der Signalwiderstand nicht größer als 200 Ohm sein. Wenn Ihr Signalwiderstand die oben genannten Parameter überschreitet, können Sie die Versorgungsspannung erhöhen oder den Innenwiderstand verringern, um eine ausreichend konstante Stromquelle zu gewährleisten. Beachten Sie, dass die Versorgungsspannung 32 V nicht überschreiten darf. Dieses Modul kann für SPS, Frequenzumrichter und Servomotoren verwendet werden. Bei Verwendung dieser Produkte sollte die Modulspannung mit Ihrer Schnittstelle übereinstimmen. Im Zweifelsfall können Sie zunächst eine 5-V-, dann eine 12-V- oder 24-V-Stromversorgung ausprobieren. Verwenden Sie im Normalbetrieb möglichst niedrige Spannungen. Es gibt auch eine andere Möglichkeit: SPS, Frequenzumrichter oder Server verfügen in der Regel über eine COM+- oder COM--Stromausgangsschnittstelle. Die Stromversorgung kann direkt von hier erfolgen. Lieferumfang: 1 x Signalgenerator Hinweis: Aufgrund unterschiedlicher Lichtverhältnisse und Bildschirmeinstellungen kann die Farbe des Artikels leicht von der Abbildung abweichen. Aufgrund manueller Messungen können geringfügige Maßabweichungen möglich sein.
